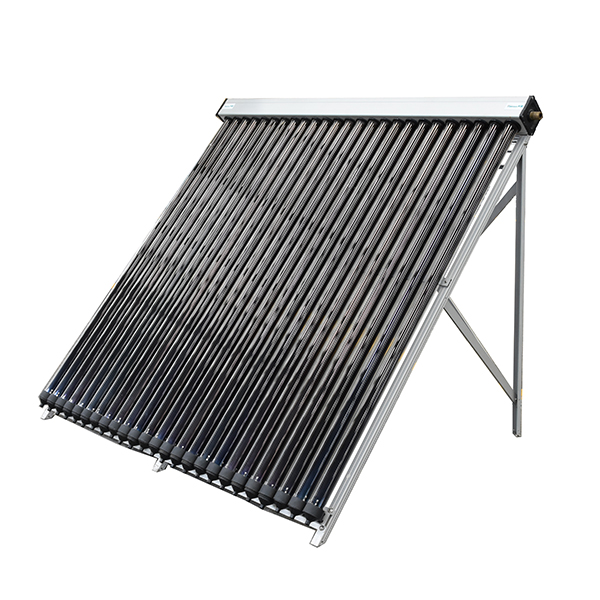

描述
真空管吸收太阳辐射转化为热量，由管壁传递给翅片，再由翅片传递给U管，U管吸收热量再传递给介质，冷介质不断流入进口，被U加热管，然后从出口流出，从而获得太阳能加热水的热量。
特点
1. 双玻真空管：可靠、高效、耐高温、防冻。
2. 真空管内没有水，即使管子破裂，系统仍能正常工作。
3. U型管，效率最高。
4. 铝合金歧管和支架，耐腐蚀，安装方便。它适用于平坦和倾斜的屋顶。
5.安装灵活，安装角度从0°到9o°，屋顶和壁挂安装。
6、耐高温岩棉玻璃棉，密度高，保温性能好。
7、优质铜管汇，测试压力1MPa。
8. 环保经济，改善环境，节省燃料成本。
范围
类型 | TX-UPC-16 | TX-UPC-20 | TX-UPC-25 | TX-UPC-30 | TX-UPC-16/2100 | TX-UPC-16/2100 |
收集器组件 | 太阳能真空管Φ58*1800mm | 太阳能真空管Φ58*2100mm | ||||
吸收涂层 | 紫金涂层 | |||||
真空管数量和管间距 | 16片*72mm | 20片*72mm | 25片*72mm | 30片*72mm | 16片*72mm | 25片*72mm |
光圈面积 | 1.6平方米 | 2.0平方米 | 2.5平方米 | 3.0平方米 | 1.87平方米 | 2.92平方米 |
外壳材质 | 铝（大） | |||||
绝缘材料 | 玻璃棉（30mm） | |||||
净重 | 56KG | 70KG | 87.5KG | 105KG | 65KG | 96.5KG |
安装孔尺寸 C*B | 1292*1148 | 1292*1436 | 1292*1796 | 1292*2156 | 1592*1148 | 1592*1796 |
尺寸(D*A*H) | 1954*1293*142 | 1954*1581*142 | 1954*1941*142 | 1954*2301*142 | 2254*1293*142 | 2254*1941*142 |
管螺纹尺寸 | G3/4” | |||||

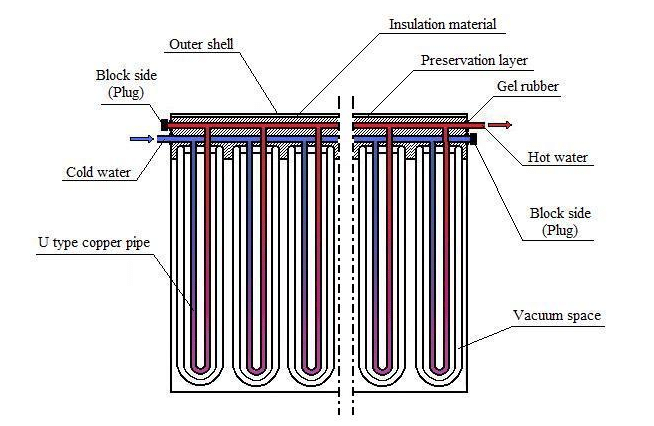

原则
太阳辐射穿过真空管的玻璃外壳投射到玻璃内管上，玻璃内管与铝翼紧密接触。
